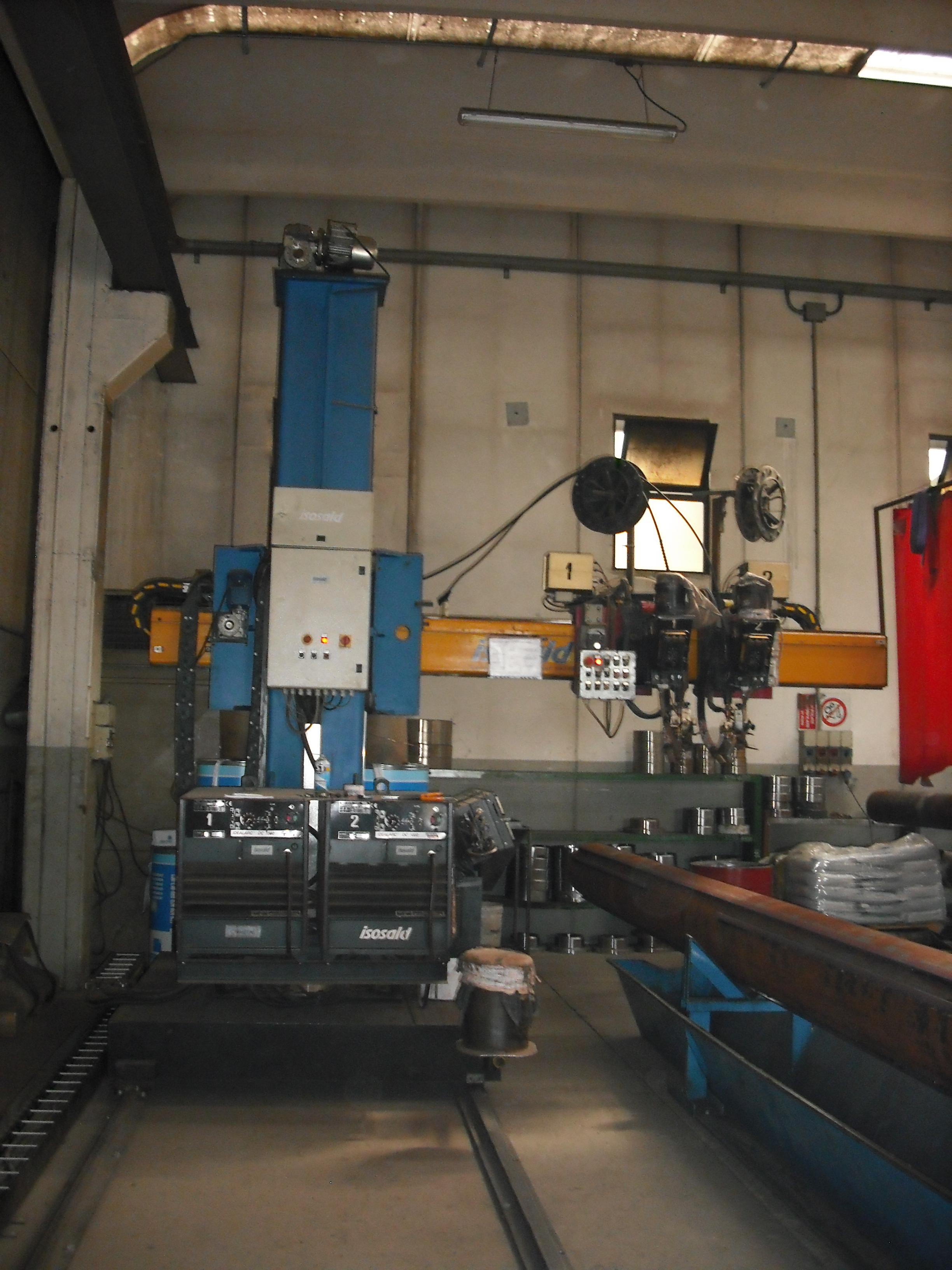

Saldatrice: Arco sommerso fisso

La Saldatura ad arco sommerso (SAW – Submerged Arc Welding nella terminologia AWS) è un procedimento di saldatura ad arco a filo continuo sotto protezione di scoria. La morfologia generale della zona di saldatura (cioè il fatto che l’arco scocchi sotto la scoria) permette di generare una grande quantità di calore che, essendo schermato dalla scoria, cattiva conduttrice termica, resta localizzato nel bagno di saldatura. Quindi la saldatura ad arco sommerso permette di operare con elevate velocità di saldatura e di deposito. La saldatura ad arco sommerso è un processo che può essere reso completamente automatico e può effettuare solo saldature longitudinali in posizione piana.

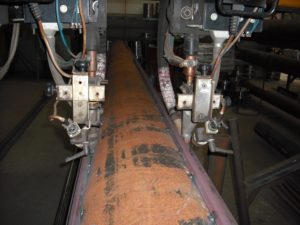

Nella saldatura ad arco sommerso l’elettrodo è un filo continuo, che opera immerso in un letto di flusso, cioè di materiale solido, granulare, che in parte fonde e lascia una scoria di protezione sul cordone di saldatura. Il filo viene alimentato a velocità costante e l’arco viene spostato in avanti sempre a velocità costante.

Dimensione macchina

  • Corsa verticale trave: 2500 mm.
  • corsa orizzontale trave: 3000 mm.
  • Altezza manipolatore: 4380 mm ca.
  • Lunghezza trave: 4000 mm ca.
  • Larghezza basamento: 1900 mm ca.
  • Lunghezza basamento: 2000 mm ca.
  • Peso complessivo: 1600 kg.
  • Velocità avanzamento trave: 750 mm/m’
  • Velocità traslazione trave: 200-2500 mm/m’
